立式加工中心機(三線)

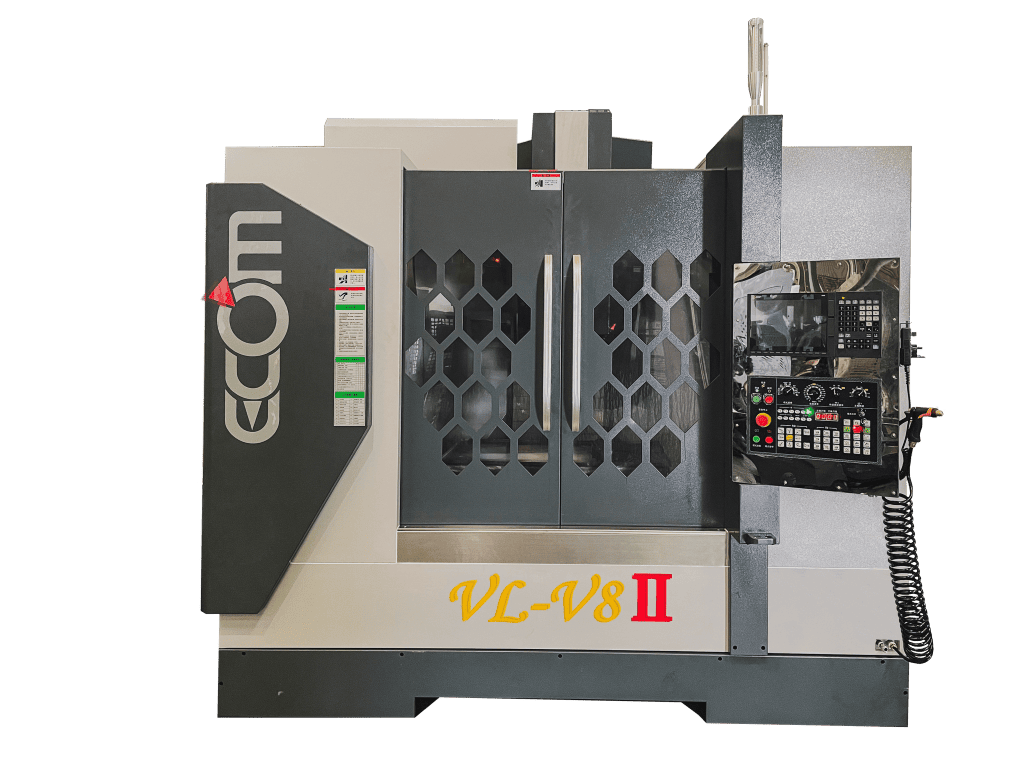

立式加工中心機(三線) VL-V8II
VL-V8II
BT-40皮帶式10,000rpm主軸,提供高質量的加工精度與表面平滑度。

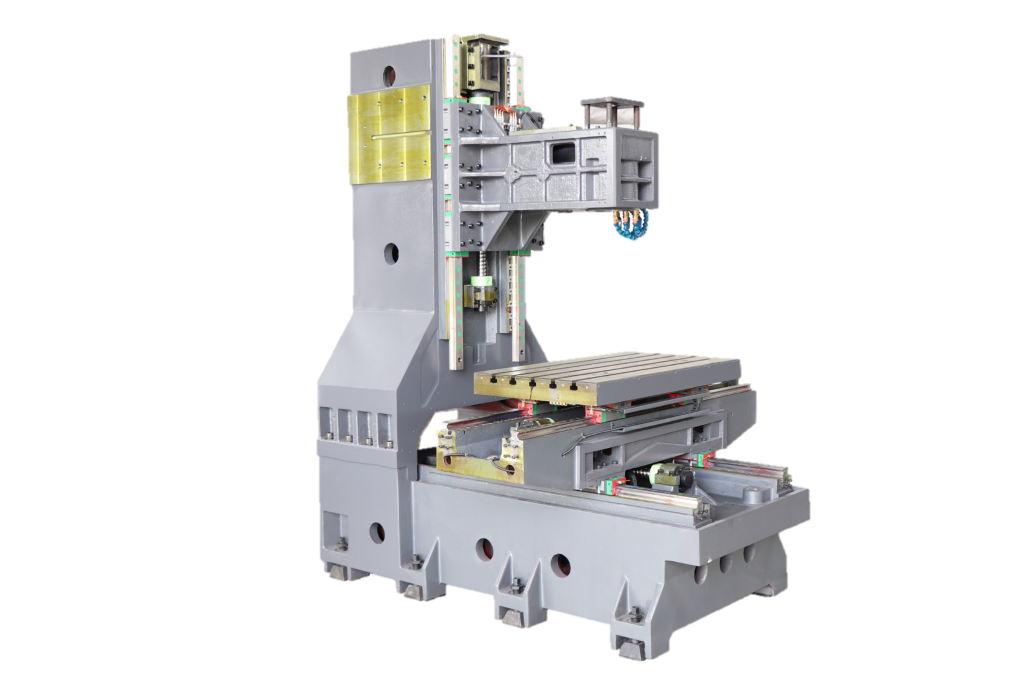

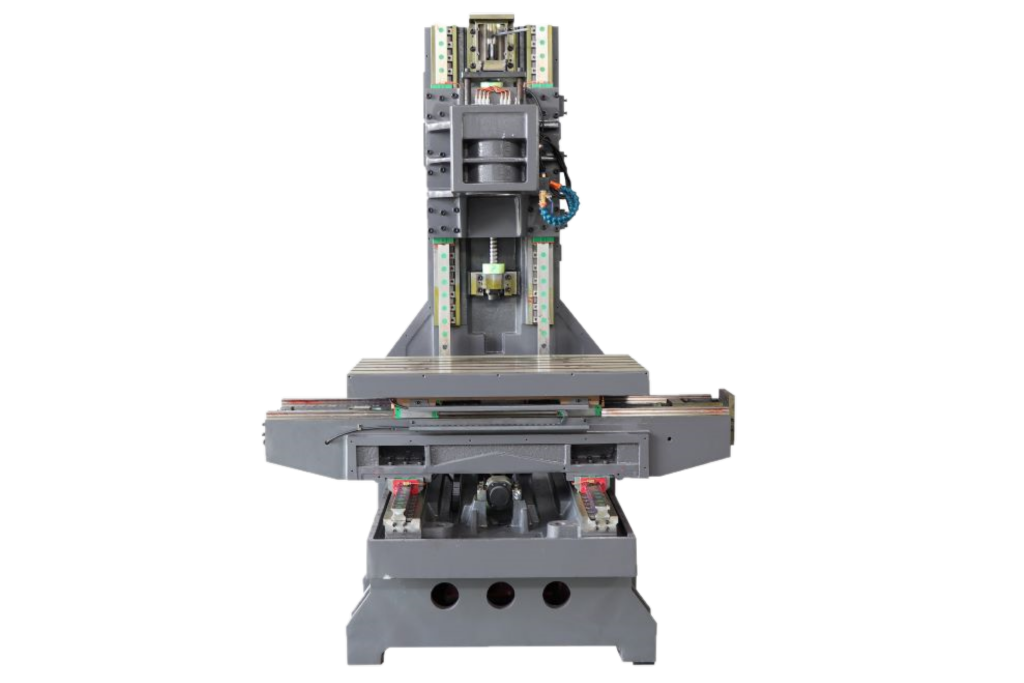

主結構使用米漢納鑄件,強肋式結構設計,提升加工穩定性與優異的抗震能力。
使用HIWIN高品質滾珠線軌與C3等級滾珠螺桿,XYZ軸各四滑塊配置,提供滑順穩定的進給表現。
採用日本製軸承,加工精度符合JIS標準與延長零件壽命。
機身造型方正,占地面積小,利於生產線空間配置。
配備24T刀臂式刀庫,換刀快速效率好。
規格數據
規格表
VL-V8II
行程 | X 軸行程 | 800mm | |
---|---|---|---|
Y 軸行程 | 550mm | ||
Z 軸行程 | 550mm | ||
主軸中心至滑道面距離 | 590mm | ||
主軸端面至工作臺距離 | 120 - 670mm | ||
工作臺 | 工作臺尺寸 | 1000 X 550mm | |
T 型槽(槽數*寬*間距) | 5*18mm*90mm | ||
最大荷重 | 500kg | ||
主軸 | 刀具錐度 | BT-40 | |
主軸轉速 | 50-10000rpm | ||
傳動方式 | 皮帶式 | ||
快速移動 | X.Y 軸快送 | 36m/min | |
Z 軸快送 | 36m/min | ||
X.Y.Z 切削進給速度 | 10m/min | ||
自動換刀系統 | 刀臂式(刀對刀換刀時間) | 24T (3sec) | |
最大刀直徑*長度(相鄰) | Φ150X300mm(Φ78X300mm) | ||
最大刀具重量 | 8 kg | ||
馬達 | 三菱 | 發那科 | |
主軸馬達(額定/最高) | 7.5/11kW | 7.5/15kW | |
X. Y 軸向馬達 | 2.0kW | 1.8kW | |
Z 軸向馬達 | 3.0kW BS | 3.0kW BS | |
機械精度 | 定位精度(JIS 標準) | ± 0.005mm / 300mm | |
重複精度(JIS 標準) | ± 0.003mm | ||
一般規格 | 機械重量(約) | 5000kg | |
機械占地面積(長*寬*高) | 3140*2650*2810mm |
本公司隨時在進行研究改進工作,因此保有隨時更改技術參數的權利,變更時恕不另行通知,謝謝!
