產品介紹

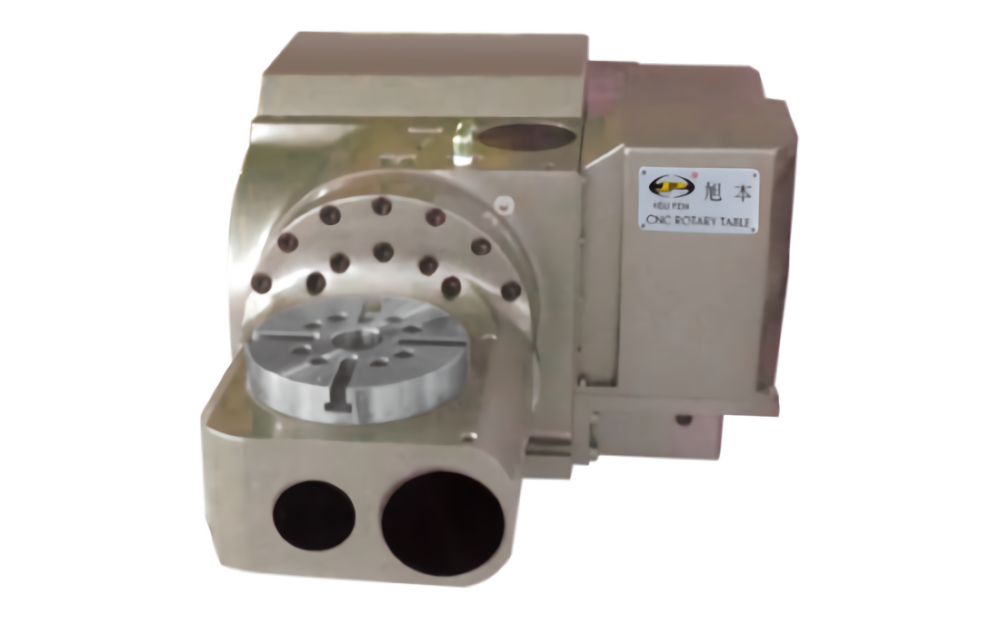

四~五軸數控分度盤
FSA-170
FSA
盤面直徑Ø170。

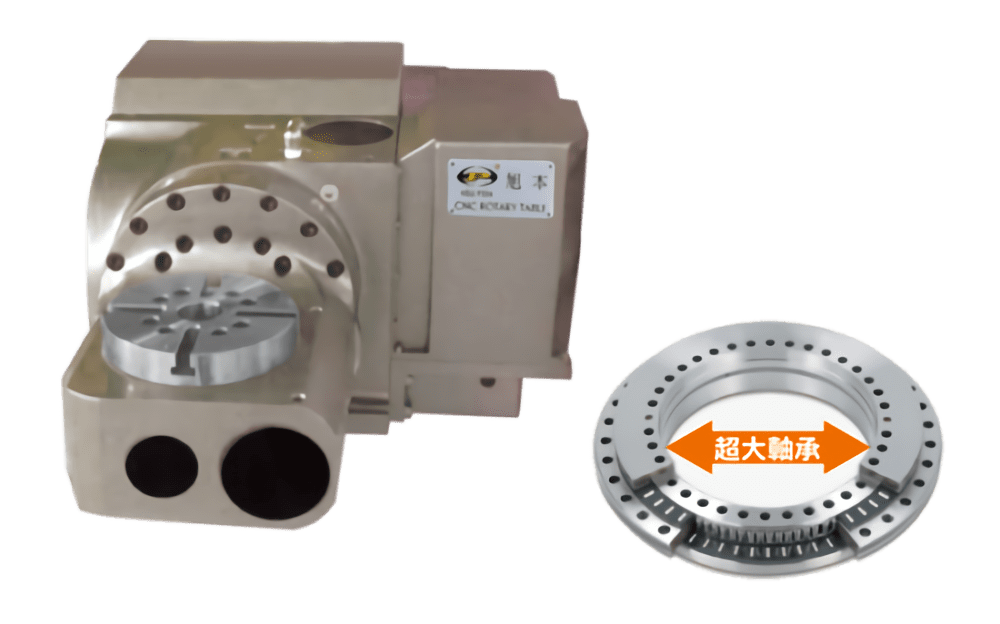

採用高剛性及大孔徑之徑軸向軸承。
傾斜軸採用心型全圓周環抱式剎車,剎車力道均衡、不偏擺;最大鎖緊面積、更大鎖緊力、無震動、無需剎車延時;高扭力、紮實的剛性密封結構,確保切削品質。
依使用馬達品牌,請附馬達外型資料,方便設計規劃,請來電詢問。

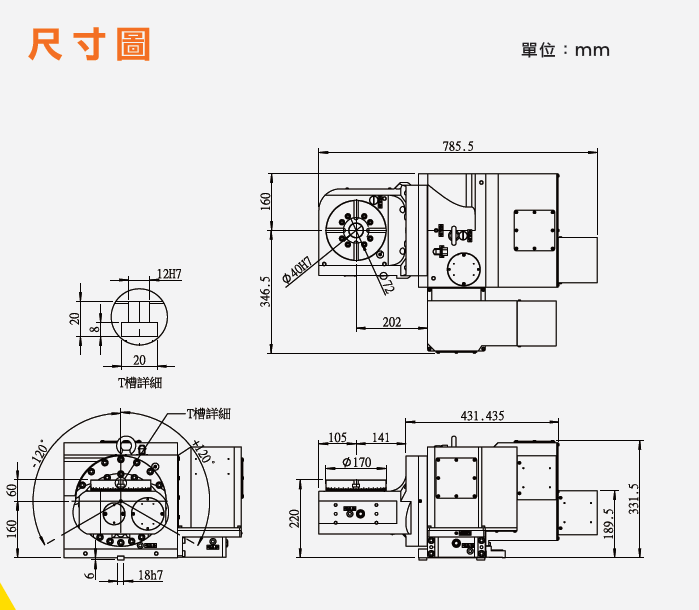

規格數據
型號 | 單位 | FSA-170 | |||
---|---|---|---|---|---|
盤面直徑 | mm | Ø170 | |||
盤面中心孔直徑 | mm | Ø40H7 | |||
中心孔貫穿直徑 | mm | Ø40 | |||
90°垂直高度 | mm | 160 | |||
0°水平高度 | mm | 220 | |||
中心至盤面 | mm | 60 | |||
盤面T型槽寬度 | mm | 12H7 | |||
傾斜軸導鍵寬度 | mm | 18h7 | |||
最小設定角度 | deg. | 0.001 | |||
伺服器馬達型號 | 馬達廠牌 |
傾斜軸 |
旋轉軸(直軸) | ||
FANUC | α8i / ß12is | α4i / ß8is | |||
三菱 | HF-154S | HF-154S | |||
分割精度 | sec. | 60 | 20 | ||
重複精度 | sec. | 8 | 6 | ||
鎖緊扭矩 | N.m | 600 | 250 | ||
鎖緊方式 | kg/cm² | 35(油壓) | 5~7(氣壓) | ||
齒數比 | - | 1:120 | 1:90 | ||
盤面最大轉速 (以FANUC α電機計算) |
rpm | 22.2 | 33.3 | ||
容許負載容量 | 0°水平 | kg | 60 | ||
0°-90°在傾斜 | kg | 45 | |||
容許切削力 (鎖緊狀態) |
F | N | 7000 | ||
FxL | N.m | 油壓: 350 氣壓: 200 | |||
FxL | N.m | 油壓: 400 氣壓: 300 | |||
渦輪鎖緊扭矩 | N.m | 600 | 200 | ||
可傾斜角度 | deg. | ±120 | |||
容許貫性 | J=W.D²/8 | kg.m² | 0.20 | ||
轉台重量(不含馬達) | kg | 177 |
