走心式車床
JSL-20AS
JSL-20AS
-
最大加工外徑20mm。
-

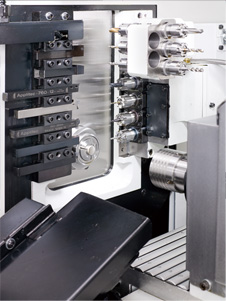

換刀快速,刀座模組化,替換便利,走心可作走刀用,一機兩用泛用性廣。
-
4~7軸控制設計,具車、銑、攻牙、側面及背面加工等功能。
-
正副主軸可同時做鑽孔加工,節省二次加工時間。
規格數據
項目 | 單位 | 20AS |
---|---|---|
正主軸最大加工直徑 | mm | 20 |
副主軸最大加工直徑 | mm | 20 |
最大加工長度 (固定式導套) | mm | 200 |
最大加工長度 (旋轉式導套) | mm | 85 (選配:150) |
最大加工長度 (走刀式導套) | mm | 45 |
正主軸最大鉆孔內徑 | mm | 10 |
副主軸最大鉆孔內徑 | mm | 10 |
正主軸最大攻牙 | M8 | |
副主軸最大攻牙 | M8 | |
側鉆最大鉆孔內徑 | mm | 10 |
側鉆最大攻牙 | M6 | |
外徑刀數 (□12) | pcs | 8 |
內徑刀數 (Ø25) | pcs | 5 |
側鉆刀數 (ER16) | pcs | 4 (選配:7) |
端鉆刀數(副主軸)(ER16) | pcs | - |
刀具尺寸 | mm | 12x12x90 |
控制軸數 | 5 (X/Y/Z/C/B) | |
主軸孔徑 | mm | 29 |
主軸轉數 | rpm | 200~8000 |
X / Z軸快速進給 | m/min | 24 |
主軸馬達 | kw | 3.7 |
副主軸馬達 | kw | 2.2 |
X1 / Z1馬達 | kw | 0.5 / 0.75 |
Y馬達 | kw | 0.75 |
側鉆馬達 | kw | 0.5 |
端鉆馬達 | kw | - |
X2 / Z2馬達 | mm | - / 0.5 |
冷卻馬達 | kw | 0.375 |
電力需求 | kw | 15 KVA |
機械尺寸 (長x寬x高) | mm | 2030x1330x2025 |
重量 | kg | 2140 |
