產品介紹

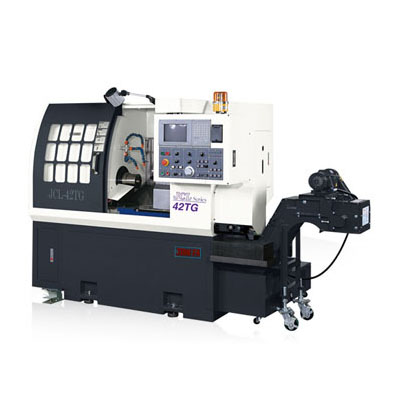

走刀式車床
JCL-42TG/52TG/42TGM/52TGM
JCL-42TG/52TG/42TGM/52TGM
結合4軸同動刀塔、鑽孔可同步內外徑加工特性於一機,大幅提升工作效率
-
本機裝有鉆孔滑座,內外徑可同時加工,大幅提昇加工效率。
-
8位刀塔。
-
主軸可裝6"三爪夾頭或彈性筒夾。
-
20° 斜床式床身構造,切屑排除方便。操作者更易於靠近工件。
-
照片所示棒材送料機為選購配備。
規格數據
項目 | 單位 | JCL-42TG/52TG | JCL-42TGM/52TGM |
---|---|---|---|
正主軸最大旋徑 | mm | Ø440 | Ø440 |
正主軸最大加工直徑 | mm | Ø200 | Ø140 |
最大加工長度 | mm | 195 / 180 | 155 / 140 |
最大收料長度 | mm | 100 | 100 |
正主軸最大棒材直徑 | mm | Ø42 / Ø50 | Ø42 / Ø50 |
正主軸孔徑 | mm | Ø55.5 / Ø70 | Ø55.5 / Ø70 |
正主軸鼻端形式 | A2-5 | A2-5 | |
主軸轉數 | rpm | 45 ~ 4000 | 45 ~ 4000 |
主軸馬達 | kw | 7.5 | 7.5 |
刀塔刀數 | 8 | 12 | |
副刀座刀數 | 5 | 5 | |
X1軸最大行程 | mm | 125 | 130 |
Z1軸最大行程 | mm | 205 / 190 | 165 / 150 |
X2軸最大行程 | mm | 240 | 240 |
Z2軸最大行程 | mm | 290 | 290 |
X1軸快速進給 | m / min | 12 (16) | 12 (16) |
Z1軸最大行程 | m / min | 12 (16) | 12 (16) |
X2軸快速進給 | m / min | 12 (16) | 12 (16) |
Z2軸快速進給 | m / min | 12 (16) | 12 (16) |
刀塔定位時間 | sec | 0.3 | 0.3 |
機台斜度 | deg | 20° | 20° |
滑軌形式 | 硬軌 | 硬軌 | |
正主軸油壓夾頭規格 | inch | 6” | 6” |
車削刀具直徑 | mm | □20 | □16 |
搪孔刀具直徑 | mm | Ø25 | VDI 20 |
動力刀具馬達 / 30分額定 | kw | - | 1.5 |
油壓馬達 | kw | 0.75 | 0.75 |
潤滑系統馬達 | w | 3.5 | 3.5 |
所需動力 | kva | 15 | 21 |
冷卻油箱容量 | L | 100L (85%) | 100L (85%) |
機械尺寸 (長x寬x高) | mm | 2255x1800x1800 | 2255x1800x1800 |
重量 | kg | 2400 | 2480 |
