走心式車床
JSL-20AB
JSL-20AB
-
最大加工外徑20mm。
-
裝配走刀式導套座可使殘廢料長度縮短至50mm。
-

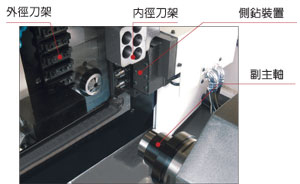

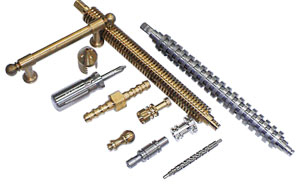

九軸控制設計具有車、銑、攻牙、側面及副主軸背後加工等功能,可加工複雜多樣性工件之加工機,省時又省力。
-
正、副主軸C軸。
-

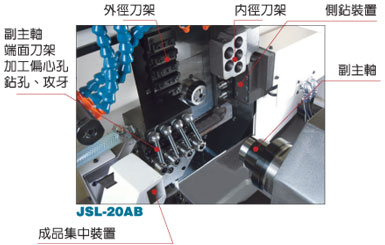

副主軸刀具系統更提供偏心鑽、銑削溝槽。
規格數據
項目 | 單位 | 20AB |
---|---|---|
正主軸最大加工直徑 | mm | 20 |
副主軸最大加工直徑 | mm | 20 |
最大加工長度 (固定式導套) | mm | 200 |
最大加工長度 (旋轉式導套) | mm | 85 (optional:150) |
最大加工長度 (走刀式導套) | mm | 45 |
正主軸最大鉆孔內徑 | mm | 10 |
副主軸最大鉆孔內徑 | mm | 10 |
正主軸最大攻牙 | M8 | |
副主軸最大攻牙 | M8 | |
側鉆最大鉆孔內徑 | mm | 10 |
側鉆最大攻牙 | M6 | |
外徑刀數 (□12) | pcs | 8 |
內徑刀數 (Ø25) | pcs | 5 |
側鉆刀數 (ER16) | pcs | 4 (選配:7) |
端鉆刀數(副主軸)(ER16) | pcs | 4 |
刀具尺寸 | mm | 12x12x90 |
控制軸數 | 7 (X1/Y1/Z1/X2/Z2/C1/C2) |
|
主軸孔徑 | mm | 29 |
主軸轉數 | rpm | 200~8000 |
X / Z軸快速進給 | m/min | 24 |
主軸馬達 | kw | 3.7 |
副主軸馬達 | kw | 2.2 |
X1 / Z1馬達 | kw | 0.5 / 0.75 |
Y馬達 | kw | 0.75 |
側鉆馬達 | kw | 0.75 |
端鉆馬達 | kw | 0.75 |
X2 / Z2馬達 | mm | 0.5 / 0.5 |
冷卻馬達 | kw | 0.375 |
電力需求 | kw | 15KVA |
機械尺寸 (長x寬x高) | mm | 2605x1420x2150 |
重量 | kg | 2400 |
