產品介紹

綜合加工機 / 滾柱線軌

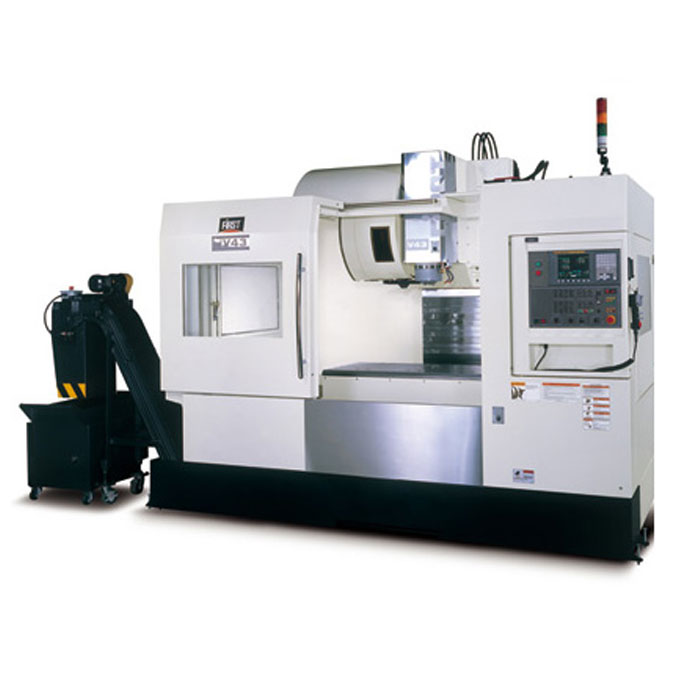

VERTICAL MACHINING CANTER
V33 / V43


  • Fully enclosed splashguard for elegant outlook.

  • With standard flat-type removal mechanism.

  • MEEHANITE cast iron for all major machine parts.

  • Big diameter 3-Axis ball screws preload.

  • Automatic central lubrication system.

  • High efficiency.

  • Excellent and stable accuracy.

米漢鈉鑄件結構

Certified meehanite cast iron formed a steady foundation as a rock. Heavy ribbed throughout for high rigidity and excellent mechanical and thermal stability.

  • 3-axis linear guide ways for high speed feed rate and repeatability accuracy are guaranteed.

  • Heavy design on column and base to take more force from cutting.

  • Max. table load 1,000 kgs.

自動換刀系統

刀臂式2 4 支刀的刀倉。以最近距離任意方式選刀,節省換刀時間,提高工作效率。

BIG PRELOADED BALL SCREWS

  • Oversized ball screws Ø45mm for X/Y Axis; Ø50mm for Z Axis are directly driving on all 3 axes.

  • 3-axis-ball screws preloaded for excellent feeding accuracy.

  • All axes are with high precision C3 grade ball screws.



HEIDENHAIN LINEAR SCALE (OPTION)

HEAVY DUTY LINEAR GUIDE WAYS
  • Linear guide ways are in roller bearing type. (X: 45mm, Y/Z:55mm).

  • Blocks with automatic central lubrication system


ZF 齒輪箱(選項)
  • precision and powerful German ZF brand gear box for heavy cutting solution.



COOLANT GUN DIRECT DRIVE SPINDLE
(#40 OPTION)
RIGID HEAD STRUCTURE
  • 6 blocks on Z axis linear way to take more force from cutting.

  • 1,000 rpm belt type spindle as standard. (#40).



規格數據

機械規格
型號

V33

V43

行程
X軸行程850 mm ( 33.5 " )1,100 mm ( 43.3 " )
Y軸行程600 mm ( 23.6 " )
Z軸行程510 mm ( 20.1 " )
工作台面與主軸鼻端距離120 - 630 mm( 4.7 X 24.8" )
工作台
工作台尺寸1,050 X 600 mm ( 41.3 X 23.6 " )1,300 X 600 mm ( 51.2 X 23.6 " )
工作台至地面距離855 mm ( 33.7 ")
工作台最大荷重1,000 kgs( 2200 Lbs )
T 型槽 (槽數 x 寬度 x 間距)6 X 18 mm X 100 mm( 6 X 0.7 X 3.9 ")
主軸中心到立柱面600 mm ( 23.6 ")
三軸進給系統
三軸快速進給32 M/min ( 1259.8 " /min )
進給伺服馬達(FANUC)X/Y: 3.0kW (12 Nm) , Z: 7.0kW (30 Nm)
螺桿直徑及導程X, Y : 45 mm ( 1.8 " ) Z:50 mm ( 2.0" ) / 12mm ( 0.5" )
切削速率1 - 10,000 mm/min ( 0.04-393.7 "/min )
傳動方式馬達直結式
主軸
主軸端孔錐(斜)度BT 40 / CAT 40 / DIN 69871ABT 50 / CAT 50 / DIN 69871ABT 40 / CAT 40 / DIN 69871ABT 50 / CAT 50 / DIN 69871A
主軸轉速10,000 / 15,000 or 20,000 rpm  (選配)6,000 / 8,000 rpm  (選配)10,000 / 15,000 or 20,000 rpm  (選配)6,000 / 8,000 rpm (Op)
主軸馬達11/15 kW / 7.5/11kW or 15/18.5 kW  (選配)15/18.5kW / 22/26kW  (選配)11/15 kW / 7.5/11kW or 15/18.5 kW  (選配)15/18.5kW / 22/26kW (Op)
傳動方式齒形皮帶/直結式傳動or內藏式(選配)齒形皮帶齒形皮帶/直結式傳動or內藏式(選配)齒形皮帶
自動換刀系統
刀具數量24 Tools / 32 or 40 Tools  (選配)24 Tools / 32 or 40 Tools  (選配)24 Tools / 32 or 40 or 60 Tools  (選配)24 Tools / 32 or 40 Tools (Op)
型式刀臂式
最大刀具直徑95/76/76 mm
( 3.7/3.0/ 3.0" )
110/127/127 mm
(4.3/5/5")
95/76/76/76 mm
( 3.7/3.0 /3.0/3.0" )
110/127/127 mm
(4.3/5/5")
鄰近無刀具最大直徑185/127/127 mm
( 7.3/5.0/ 5.0" )
200/228/228 mm
( 7.9/9/ 9" )
85/127/127/127 mm
( 7.3/5.0/5.0/5.0" )
200/228/228 mm
( 7.9/9/ 9" )
最大刀具長度300 mm ( 11.8 ")350 mm ( 13.8 " )300 mm ( 11.8 ")350 mm ( 13.8 " )
最大刀具重量7 kgs ( 15 Lbs )15 kgs ( 32 Lbs )7 kgs ( 15 Lbs )15 kgs ( 32 Lbs )
換刀時間 (Tool to Tool)1.8/1.5/1.52.9 1.8/1.5/1.5/1.52.9 秒
換刀時間 (Chip to Chip)5.5 6 5.5 6 秒
選刀方式刀套隨機選擇
刀庫最近距離雙向旋轉選刀
刀具顯示器
特殊刀管理
切削液系統
切削液容量 445L486L
切削液幫浦105 L / min
沖屑裝置125 L / min
機械尺寸
機械總高度2,920 mm (115.0 ")
佔地面積3,955 mm ( 155.7 ")(W) X 2,250 mm ( 88.6 " ) (D)4,395 mm ( 173.0 " ) (W) X 2,250 mm ( 88.6 " )(D)
機械重量8,200 kgs ( 18040 Lbs )8,500 kgs ( 18700 Lbs )
動力供給
電力需求25 KVA / 3PH,220V 50/60HZ
空壓需求6.0 kgf/c㎡ (85psi)
控制器
發那科 / 海德漢 / 西門子
Edition / A09
* 以上規格因選擇配備不同可能會有所差異,規格若有變更恕不另行通知。

標準配備
 24支刀臂式刀庫
 (#40) 主軸10,000rpm 皮帶式
 (#50) 主軸6,000rpm 皮帶式
 主軸冷卻系統
 主軸切削液
 履帶式排屑器
 自動潤滑系統
 移動式MPG(FANUC)
 工作燈
 三色警示燈
 主軸側邊吹氣裝置
 水槍
選擇配備
● #40: 32或40或60支刀臂式刀庫
● #50: 30或40支刀臂式刀庫
● (#40)主軸 15,000rpm 直結式/20,000rpm 內藏式
● (#50)主軸 8,000rpm 皮帶式
● 主軸中心高壓出水裝置
● 第四或第四五軸迴轉工作台
● 光學尺
● 工件量測系統
● 自動刀長量測系統
● 電器箱熱交換器
● 變壓器
● CE歐規安全標準
● ZF齒輪箱
● 空氣槍
● 水槍(面版控制)
● 加高墊
