龍門綜合加工機

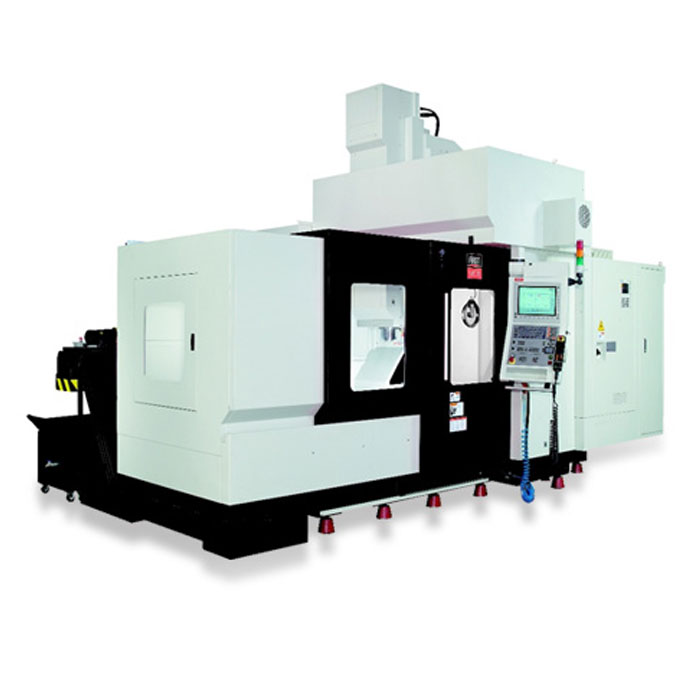

VERTICAL MACHINING CANTER

V2000

Heavy-duty cutting performance.
Excellent and stable accuracy.
User-friendly ergonomic design.
High precision and rigidity.
Wider door open range.
High efficiency.
Fully enclosed
splashguard.

SADDLE AND Z AXIS

The enlarged saddle in 14000mm and with 6 blocks at Z axis reinforce cutting rigidity.

TRIPLE GUIDEWAYS FOR Y AXIS MOVEMENT

2 roller type linear guideways are on the face of bridge, and the 3rd is loacted on the top to offer excellent holding of headstock.

STANDARD SPINDLE

Easy for after service.
High accuracy.
Cool jet around spindle.

BIG PRELOADED BALL SCREWS

Double nut C3 class precision ball screws are used on all three axes.
Direct drive from servo motor to ball screw.
Ball screws diameter: X:63mm / Y: 40mm / Z: 50mm.
Ripid traverse speed: X:30mm / Y: 30mm / Z: 16mm.
Table size: 2200x1100 mm.
Max. table loading: 3000 kgs.
One-piece base with two slots for chip auger at both sides minimizes cleaning time.

MAGAZINE

Loading and un-loading tools can be done during machining. Tool change or tool selection will not be executed while door open for safety consideration.

ROTARY WINDOWS (OPTION)

Rotary window can rid the liquid on the front door. It's the best solution for user who needs to monitor machining frequently.

	COOLANT GUN

	ELECTRICAL MODULARITY

Perpendicular and swing design for user friendly.

規格數據

機械規格

型號	V2000
行程
X軸行程	2050 mm(80.7")
Y軸行程	1150 mm(45.27")
Z軸行程	700 mm(27.55")
工作台面與主軸鼻端距離	200 - 900 mm(8.87-35.43")
工作台
工作台尺寸	2200mm x 1000mm(86.61x39.97")
工作台至地面距離	830 mm(32.67")
工作台最大荷重	3000 kgs (6600 Lbs)
T 型槽 (槽數 x 寬度 x 間距)	6 x 22mm x 160 mm ( 6 x 0.86" x 6.29" )
主軸中心到立柱面	雙柱間距離: 1200 mm(47.2")
三軸進給系統
三軸快速進給	X/Y/Z: 30 / 30 / 16 M/min
進給伺服馬達(FANUC)	X/: Ahpha 30-3000i Y/Z: Ahpha 22-3000i
螺桿直徑及導程	X: 63mm/12mm(2.48/0.47") Y: 40mm/10mm(1.57/0.39") Z: 50mm/10mm(2/0.39")
切削速率	1-10,000 mm/min (0.04 - 393.7/Min")
傳動方式	馬達直結式
主軸
主軸端孔錐(斜)度	BT40/CAT40/DIN 69871A		BT50/CAT50/DIN 69871A
主軸轉速	10,000 / (選配) 12,000 / 15,000 rpm		10,000 rpm
主軸馬達	15/18.5 kW		22/26 kW
傳動方式	直結式		直結式 / ZF齒輪箱(選配)
自動換刀系統
刀具數量	30 / (選配) 40 / 60T	(選配) 90 / 120T	32 / (選配) 40 / 60T	(選配) 90 / 120T
型式	刀臂式
最大刀具直徑	76 mm (2.99")	90 mm (3.54")	127 mm (5")	127 mm (5")
鄰近無刀具最大直徑	127 mm (5")	180 mm (7.08")	228 mm (8.97")	228 mm (8.97")
最大刀具長度	350 mm (13.77")	350 mm (13.77")	400/400/350 mm (15.74/15.74/13.77")	400 mm (15.74")
最大刀具重量	7 kg (15.43Lbs)	7 kg (15.43Lbs)	15 kg (33.06Lbs)	15 kg (33.06Lbs)
換刀時間 (Tool to Tool)	2.5 秒	1.6 秒	3.5 秒	3.57 秒
換刀時間 (Chip to Chip)	5.5 秒	9.6 秒	6.8 秒	11.57 秒
選刀方式	刀套隨機選擇
	刀庫最近距離雙向旋轉選刀
刀具顯示器	有
特殊刀管理	有
切削液系統
切削液容量	600 L
切削液幫浦	105 L / min
沖屑裝置	捲屑式
機械尺寸
機械總高度	3481 mm (137")
佔地面積	5865x3474 mm (230.9x136.7")	5865x3474 mm (230.9x136.7")	5865x3474 mm (230.9x136.7")	6865x3474 mm (270.2x136.7")
機械重量	19500 kgs (8845Lbs)	22942 kgs (10406Lbs)	22110 kgs (10029Lbs)	23600 kgs (10732Lbs)
動力供給
電力需求	60 KVA/3PH/220V 50/60HZ
空壓需求	6.0 kgf/cm² (85psi) (0.6MPa)
控制器
	發那科 / 海德漢 / 西門子

Edition / A01
* 以上規格因選擇配備不同可能會有所差異，規格若有變更恕不另行通知。

標準配備
● #40 刀臂式30支刀 ● #50 刀臂式32支刀 ● 主軸冷卻系統 ● 自動潤滑系統 ● 螺旋式加履帶式切削輸送裝置 ● 3軸光學尺 ● 移動式MPG(FANUC) ● 工作燈 ● 三色警示燈 ● 水槍 (面版按鍵控制) ● 主軸 10,000 rpm (直結式) ● 主軸切削液 ● 主軸溫度補償 (海德漢) ● 主軸溫度補償預備 (發那科)

選擇配備

● 40/60支刀臂刀庫
● #40 高速主軸15,000 rpm (直結式) /
20,000 rpm spindle (內藏式)
● #50 主軸6,000 rpm (ZF齒輪箱式)
● 加大主軸馬達
● 主軸中心高壓出水裝置
● 主軸側邊吹氣裝置
● 第四或第四五軸迴轉工作台
● 工件量測系統
● 自動刀長量測系統
● 電器箱熱交換器
● 集塵器
● 變壓器
● CE歐規安全標準
● 空氣槍
● 迴轉窗
● 油霧回收系統
●三軸溫度補償 (發那科)
